Branchement va-et-vient : schéma et étapes de câblage

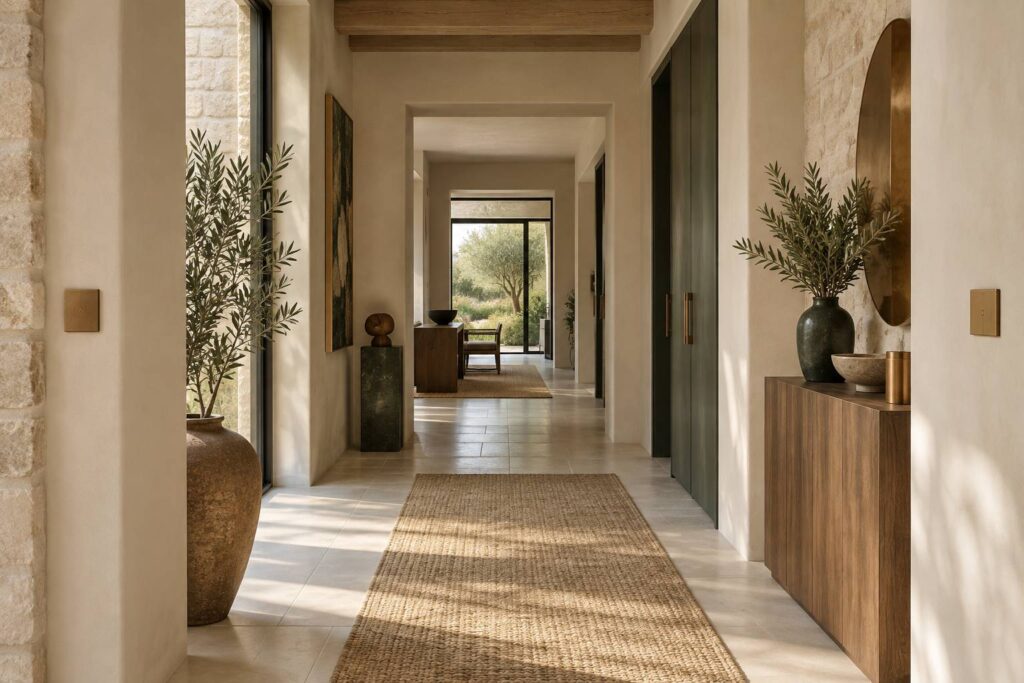

Un branchement va-et-vient sert à commander un même luminaire depuis deux emplacements, par exemple aux deux extrémités d’un couloir ou en bas et en haut d’un escalier. Le schéma électrique repose sur deux mécanismes à trois bornes, deux navettes et une phase commandée vers le point lumineux. Le matériel seul se situe couramment entre 20 et 60 € relevés en France métropolitaine en février 2026, hors remplacement de gaines, reprises de murs et main-d’œuvre.

• Deux interrupteurs va-et-vient remplacent un simple interrupteur à deux bornes.
• Le neutre bleu va directement au luminaire et ne passe pas par les commandes.
• Le circuit d’éclairage utilise au minimum une section de 1,5 mm², avec une protection adaptée au tableau.
• Un câble direct entre les deux points de commande limite les raccordements en construction neuve.
• Toute intervention sur une installation électrique existante demande un contrôle par un électricien qualifié.

Comprendre le schéma électrique d’un branchement va-et-vient

Le branchement va-et-vient permet d’allumer puis d’éteindre une lampe depuis deux lieux distincts. Cette organisation convient particulièrement à un couloir de plus de 3 mètres, à une cage d’escalier ou à une pièce possédant deux accès. Dans une rénovation de cuisine ouverte, ce montage évite de traverser la pièce dans l’obscurité pour atteindre une commande unique près de la porte.

Chaque interrupteur va-et-vient possède trois connexions fonctionnelles. Une borne commune est généralement repérée L, C ou par une couleur différente sur le mécanisme. Les deux autres bornes, souvent identifiées 1 et 2 ou L1 et L2, accueillent les navettes qui assurent la communication entre les deux appareils.

Le principe électrique reste facile à visualiser sur un schéma électrique. La phase arrive à la borne commune du premier appareil. Elle circule ensuite par l’une des deux navettes selon la position du mécanisme, rejoint le second appareil et repart par sa borne commune sous la forme d’une phase commandée vers la lampe. Le neutre suit un chemin distinct, depuis le tableau jusqu’au luminaire.

La couleur bleue est réservée au neutre dans une installation récente. Lorsqu’un câble comporte un conducteur bleu utilisé autrement dans un montage ancien ou dans une configuration particulière, son repérage aux deux extrémités doit être explicite. Une gaine, un ruban de couleur adapté ou un manchon de repérage évitent une mauvaise interprétation lors d’un dépannage des années plus tard.

La terre vert-jaune ne commande jamais l’éclairage. Elle assure la continuité de protection vers les boîtes métalliques et les luminaires de classe I qui la nécessitent. Dans l’électricité domestique, ce conducteur ne doit pas être confondu avec une navette, même si le cheminement semble limité à deux boîtes d’encastrement proches.

Le schéma le plus courant en neuf fait arriver l’alimentation dans le premier point de commande. Un câble relie directement les deux interrupteurs, puis un autre repart du second mécanisme vers le plafonnier. Cette disposition réduit le nombre de raccordements cachés et évite une boîte de dérivation intermédiaire dans une cloison lorsqu’elle n’apporte aucun intérêt de distribution.

Une seconde architecture fait converger les conducteurs dans une boîte de dérivation accessible. Elle demande davantage de câble et de connexions, mais elle peut simplifier le diagnostic dans des combles, un faux plafond démontable ou une rénovation avec des gaines déjà en place. Le bon choix dépend du tracé réel des gaines, pas seulement de la distance mesurée entre deux plaques d’interrupteur.

Choisir le câblage électrique et le matériel adapté au va-et-vient

Le point de départ consiste à vérifier le mécanisme acheté. Un interrupteur simple comporte deux bornes utiles et ne remplace pas un interrupteur va-et-vient. Les façades peuvent être strictement identiques dans une même gamme décorative, notamment chez Legrand, Schneider Electric ou Hager, alors que la partie arrière du produit change complètement.

Les modèles blancs d’entrée de gamme se trouvent généralement entre 5 et 10 € l’unité en février 2026 dans les grandes surfaces de bricolage françaises. Un mécanisme complet avec support et enjoliveur se situe plus souvent entre 12 et 25 €. Les finitions métal, graphite ou verre font rapidement monter la facture, sans modifier le principe du circuit va-et-vient.

Pour un circuit d’éclairage résidentiel, la section de référence est le 1,5 mm². Cette section est couramment associée à une protection de 10 A, soit une puissance théorique maximale de 2 300 W sous 230 V. Les éclairages LED actuels consomment souvent entre 6 et 20 W par point lumineux, mais la règle de dimensionnement du circuit reste la même.

Le câble reliant deux boîtes doit aussi préserver la continuité de terre. Un câble 3G 1,5 mm² comporte trois conducteurs, dont le vert-jaune de protection. Selon la configuration et le cheminement retenus par l’électricien, les deux autres conducteurs servent aux navettes ou sont complétés par des fils tirés séparément dans une gaine conforme.

Les boîtes d’encastrement méritent une attention particulière dans une cloison légère ou doublée. Une profondeur de 50 mm facilite le rangement des gaines, des bornes de connexion et des réserves de fil. Une boîte de 40 mm peut devenir difficile à refermer lorsque plusieurs câbles arrivent au même point, ce qui fatigue les conducteurs et fragilise les connexions.

Comparer le passage direct et la boîte de dérivation

Le passage direct entre les deux interrupteurs convient à une construction neuve, à un couloir droit ou à un escalier avec des gaines prévues avant la pose des plaques. Il demande moins de raccordements cachés. Le dépannage impose toutefois de bien identifier le cheminement réel du câble, d’où l’intérêt d’un repérage propre dans le tableau et dans chaque boîte.

La boîte de dérivation apporte une logique plus centralisée. Elle est intéressante lorsque l’alimentation arrive dans les combles, lorsque le luminaire se trouve au centre d’un plafond accessible ou lorsque plusieurs départs d’éclairage se croisent. Elle doit rester accessible après les travaux, car une boîte dissimulée derrière un doublage collé ne constitue pas une solution de maintenance acceptable.

Les bornes à levier, telles que les Wago 221, sont courantes pour les raccordements dans les boîtes prévues à cet effet. Un assortiment de connecteurs coûte environ 10 à 20 € relevés en février 2026, selon le nombre de pôles et le conditionnement. Elles ne dispensent jamais de respecter la section, le dénudage et le volume de remplissage de la boîte.

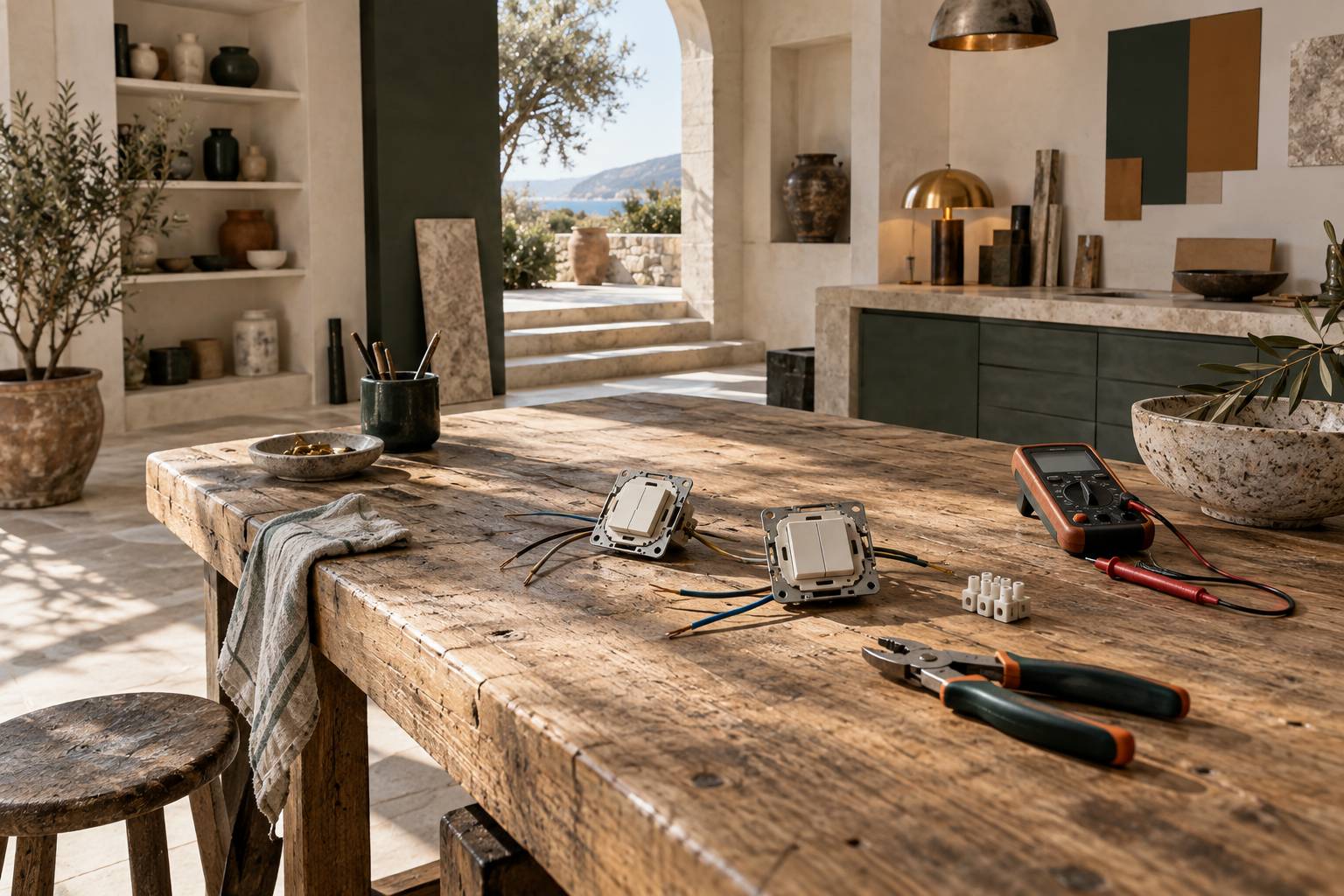

Les outils de câblage se limitent en apparence à une pince à dénuder, un coupe-câble, un tournevis isolé et un appareil de vérification. Pourtant, la pièce déterminante reste le VAT, ou vérificateur d’absence de tension, utilisé selon une procédure contrôlée. Un tournevis testeur ou un détecteur sans contact ne remplace pas systématiquement cette vérification dans un contexte de travaux.

La domotique ne change pas le besoin de sécurité électrique. Un micromodule connecté, un variateur ou une commande sans fil peut modifier l’implantation des commandes, mais il faut vérifier la compatibilité avec le neutre disponible, le type de charge LED et le protocole choisi. Dans une rénovation, l’électricien détermine aussi si un télérupteur ou un module radio est plus cohérent qu’un nouveau passage de gaine.

Préparer une installation électrique avant le câblage d’un va-et-vient

Avant de parler de raccordement, il faut relever le cheminement des gaines et la nature des parois. Une cloison en plaque de plâtre permet souvent un passage vertical ou horizontal raisonné. Un mur porteur en béton, une faïence de salle de bain ou une crédence de cuisine impose au contraire une étude plus prudente, car les percements et saignées peuvent engager la structure, l’étanchéité ou les autres réseaux.

Le tracé doit être dessiné sur un plan simple, même pour un seul luminaire. Indiquez le tableau, les deux commandes, la sortie de câble ou boîte DCL au plafond, ainsi que les distances. Cette préparation évite de découvrir trop tard qu’une gaine doit contourner une poutre, une bouche de VMC ou un meuble haut de cuisine.

Dans une cuisine, la position des commandes doit rester compatible avec l’agencement. Un interrupteur placé derrière une colonne de 60 cm ou à moins de quelques centimètres d’une crédence à venir devient inutilisable après la pose. Les meubles, les joues de finition et les retours de plan de travail doivent donc apparaître sur le relevé avant que l’électricien ne fixe les boîtes.

Un point lumineux de plafond est généralement organisé autour d’une boîte DCL, dispositif de connexion pour luminaire. Elle permet de brancher ou remplacer un luminaire sans laisser de conducteurs libres au plafond. Son emplacement doit aussi tenir compte de l’ouverture des portes de placard, d’un îlot central et de la hauteur réelle des suspensions prévues.

La norme NF C 15-100 encadre les installations basse tension dans les logements en France. Sa mise en œuvre ne se résume pas à la couleur des fils. Elle concerne aussi la protection au tableau, les volumes de salle de bain, l’accessibilité des connexions, la présence de dispositifs adaptés et les conditions de vérification de l’installation.

Contrôler l’existant avant toute modification

Une installation ancienne réserve parfois des surprises. Il arrive de trouver une terre absente, des couleurs non conformes aux usages actuels, des dominos vieillissants ou un circuit d’éclairage mélangé à des prises. Ces situations ne se corrigent pas en ajoutant seulement un mécanisme neuf et un enjoliveur assorti.

Le tableau doit être identifié clairement. Un disjoncteur mal étiqueté peut alimenter une zone plus vaste que prévu, notamment après plusieurs rénovations successives. La coupure du circuit, la condamnation si nécessaire et la vérification d’absence de tension font partie de la sécurité électrique avant toute ouverture de boîte ou manipulation de conducteurs.

Il est préférable de demander un diagnostic lorsqu’un interrupteur chauffe, grésille, présente des traces noires ou déclenche un disjoncteur. Ces signes peuvent révéler une connexion desserrée, une surcharge ou une détérioration de l’isolant. Un simple remplacement esthétique ne traite pas la cause et peut masquer un défaut plus sérieux dans la gaine ou au tableau.

La rénovation d’un escalier illustre bien cette nécessité. Les commandes sont souvent placées dans des zones de passage étroites, proches d’une main courante, d’un doublage isolant ou d’un ancien réseau téléphonique. L’emplacement des boîtes et la profondeur disponible doivent être contrôlés avant de commander les appareillages, surtout si des plaques décoratives épaisses sont prévues.

Le branchement électrique proprement dit, les mesures de continuité, la vérification de polarité et les essais sous tension relèvent d’un électricien qualifié. Cette précaution est particulièrement nécessaire si le tableau doit être modifié, si un câble est endommagé ou si l’intervention concerne une salle de bain, une cuisine ancienne ou une installation sans terre identifiée.

Lire les étapes d’un circuit va-et-vient sans improviser le raccordement

La méthode professionnelle commence par la mise hors tension du départ concerné au tableau, suivie d’une vérification d’absence de tension réalisée avec l’appareil adapté. Cette opération concerne chaque boîte ouverte et le point lumineux. Il ne faut jamais considérer qu’un conducteur est inactif parce qu’une lampe est éteinte ou parce que l’interrupteur est basculé.

Le second temps consiste à identifier les conducteurs, pas à les déplacer immédiatement. L’électricien repère l’arrivée de phase, le neutre, la terre, les navettes et le conducteur qui part vers le luminaire. Dans une installation existante, les couleurs seules ne suffisent pas toujours, car une rénovation antérieure a pu utiliser des conventions différentes.

Le troisième temps porte sur le cheminement. Entre les deux commandes, deux voies de commutation sont nécessaires pour le fonctionnement du montage. Le conducteur de protection accompagne le parcours lorsque l’architecture du circuit et les boîtes l’exigent, conformément aux prescriptions applicables et à la nature des appareillages installés.

Le neutre reste dirigé vers le luminaire. Le couper à l’interrupteur crée une situation où le luminaire peut rester relié à la phase même lorsqu’il paraît éteint. Ce point revient souvent lors des dépannages de luminaires LED qui conservent une faible lueur, mais les causes possibles sont nombreuses et méritent une mesure réalisée par un professionnel.

1. Repérer le disjoncteur qui protège l’éclairage concerné et mettre le circuit hors tension.
2. Vérifier l’absence de tension avec un équipement de contrôle approprié.
3. Identifier les gaines, les conducteurs et le rôle de chaque arrivée dans les boîtes.
4. Comparer le relevé réel au schéma électrique retenu avant toute connexion.
5. Faire contrôler les raccordements, la terre et le fonctionnement par un électricien qualifié.

Une fois la logique validée, le mécanisme placé côté alimentation reçoit la phase sur sa borne commune. Le second mécanisme envoie la phase commandée vers le luminaire depuis sa propre borne commune. Les deux bornes restantes de chaque appareil correspondent au parcours des navettes, dont l’ordre doit rester lisible et cohérent pour un futur entretien.

Le test final ne consiste pas seulement à constater que la lampe s’allume. L’électricien vérifie la tenue des conducteurs, l’absence de cuivre apparent, le rangement des fils dans les boîtes et la fixation des mécanismes. Les plaques de finition sont posées après cette inspection, car elles ne doivent pas servir à comprimer un excès de câble mal rangé.

Un voyant lumineux intégré mérite une vigilance particulière avec des ampoules LED. Certains dispositifs créent un courant très faible susceptible d’entraîner un scintillement ou une luminosité résiduelle. Le choix d’une LED compatible, d’un voyant adapté ou d’un module prévu par le fabricant évite de chercher une panne dans le câblage alors que le phénomène vient de la technologie du voyant.

Pour trois points de commande ou davantage, l’ajout de permutations devient moins pratique. Un télérupteur, une commande radio ou une solution de domotique peut réduire le nombre de navettes à tirer. Le choix dépend du tableau disponible, de la possibilité de faire passer des gaines et du niveau de maintenance acceptable une fois les murs refermés.

Éviter les erreurs de sécurité électrique et budgéter l’intervention

La première erreur est d’acheter un interrupteur simple au lieu d’un interrupteur va-et-vient. Les deux produits peuvent appartenir à la même collection et partager la même plaque de finition. Il faut donc contrôler le nombre de bornes au dos du mécanisme avant l’achat, surtout lorsque les articles sont vendus séparément en magasin.

La seconde erreur concerne les boîtes trop peu profondes. Avec des gaines rigides, des conducteurs de 1,5 mm² et des bornes de connexion, une boîte de 40 mm devient vite difficile à remplir correctement. Une boîte de 50 mm représente un surcoût limité, souvent inférieur à 2 € par emplacement en février 2026, mais elle améliore nettement la qualité de pose.

La troisième erreur est d’utiliser un conducteur bleu comme navette sans marquage explicite. Lors d’un futur remplacement de luminaire ou d’interrupteur, ce fil sera naturellement interprété comme un neutre. Le repérage durable protège autant la lisibilité du circuit que la personne appelée à intervenir plusieurs années après les travaux.

La quatrième erreur consiste à enfermer des connexions dans un emplacement inaccessible. Une boîte de dérivation doit rester atteignable sans casser une cloison, démonter une cuisine complète ou déposer un plafond fixe. Dans une rénovation, il vaut mieux déplacer une boîte vers un faux plafond démontable ou prévoir une trappe discrète que condamner un raccordement derrière un meuble sur mesure.

La cinquième erreur est de confondre économie de matériel et économie de chantier. Réutiliser une gaine écrasée, des fils dont l’isolant est abîmé ou un disjoncteur mal dimensionné coûte moins cher sur le moment, mais augmente le risque de panne et de reprise. Le budget doit intégrer les protections, les boîtes, les connecteurs et le temps de vérification.

Repères de prix pour un projet de va-et-vient en 2026

Pour du matériel standard relevé en France métropolitaine en février 2026, deux mécanismes avec enjoliveurs, deux boîtes d’encastrement profondes, quelques mètres de câble et des bornes de connexion représentent souvent 30 à 80 €. Une finition décorative, une commande étanche, un appareillage connecté ou un mur difficile à traverser fait rapidement évoluer cette enveloppe.

Pour une intervention par un électricien, comptez généralement 90 à 220 € pour une création ou une reprise simple avec accès facile aux gaines, prix observés hors lourdes reprises de finition. En région parisienne, sur le littoral méditerranéen ou dans les centres urbains où le stationnement complique l’intervention, le déplacement et la main-d’œuvre peuvent dépasser cette plage.

Une création complète avec saignée, rebouchage, remise en peinture ou déplacement du point lumineux doit faire l’objet d’un devis détaillé. Le document doit séparer le matériel, la main-d’œuvre, les travaux de maçonnerie éventuels et les conditions de remise en état. Cette précision permet de comparer les offres sans mettre sur le même plan une simple pose d’appareillage et une rénovation de circuit.

Avant de signer, vérifiez l’assurance responsabilité civile professionnelle et l’assurance décennale de l’entreprise lorsque les travaux modifient durablement l’installation. Demandez aussi si le devis prévoit les essais, le repérage au tableau et la remise en place des finitions. Un prix bas qui exclut ces opérations donne rarement une vision correcte du coût final.

Dans un logement destiné à la location ou à la revente, conservez le devis, les factures et les photographies du cheminement avant fermeture des cloisons. Ces éléments facilitent les interventions futures, les diagnostics et l’aménagement d’une cuisine ou d’un dressing. Une prise de vue d’une gaine avant la pose d’un meuble haut peut éviter plusieurs heures de recherche lors d’une modification ultérieure.

Quelle différence existe entre un interrupteur simple et un interrupteur va-et-vient ?

Un interrupteur simple possède deux bornes et commande un circuit depuis un seul point. Un interrupteur va-et-vient comporte une borne commune et deux bornes de navettes, ce qui permet de piloter le même luminaire depuis deux emplacements.

Le neutre doit-il passer par les interrupteurs ?

Non. Dans un circuit d’éclairage classique, le neutre bleu est dirigé vers le luminaire. Les interrupteurs commandent la phase. Toute vérification ou modification doit être confiée à un électricien qualifié.

Quelle section de câble utiliser pour un circuit d’éclairage ?

La section minimale courante est de 1,5 mm² pour un circuit d’éclairage domestique, avec une protection adaptée au tableau électrique. L’électricien contrôle la configuration réelle, la puissance prévue et la conformité de l’installation existante.

Peut-on ajouter une troisième commande à un va-et-vient ?

Oui, mais un montage avec plusieurs commandes peut être plus pertinent avec un télérupteur, un système radio ou une solution de domotique. Le choix dépend de l’accès aux gaines, du tableau et des usages quotidiens.

Quel budget prévoir pour faire poser un va-et-vient ?

Le matériel seul se situe souvent entre 30 et 80 € en France métropolitaine en février 2026. Une intervention simple par un électricien se situe fréquemment entre 90 et 220 €, hors saignées, reprises de murs et finitions.
