Une panne d’éclairage, une prise 12 V inactive ou des essuie-glaces arrêtés renvoie souvent vers un fusible voiture. Cette petite pièce protège le câblage et les équipements en coupant le courant lorsqu’une intensité anormale apparaît. Le contrôle commence toujours par le schéma propre au véhicule, puis par l’identification du bon calibre.
En bref, les vérifications utiles portent sur les points suivants.
- Le rôle fusible consiste à interrompre un circuit en cas de surcharge ou de court-circuit.
- L’emplacement fusible se situe souvent sous le tableau de bord, près de la batterie ou dans le coffre.
- Un fusible grillé doit être remplacé par une pièce du même format et du même ampérage.
- Un fusible neuf qui fond aussitôt indique une panne à rechercher, pas une pièce à remplacer en série.
- Un boîtier marqué par l’oxydation ou le plastique fondu demande l’avis d’un professionnel qualifié.
Le rôle d’un fusible voiture dans la protection du circuit électrique
Le fusible automobile est une protection calibrée. Il est placé sur un circuit afin de fondre avant que l’intensité excessive n’endommage un fil, un connecteur ou un appareil. Le principe est simple. Quand un court-circuit ou une surcharge survient, la lame métallique interne se coupe et l’alimentation du circuit concerné s’arrête.
La protection circuit électrique concerne des équipements très différents selon le véhicule. Un fusible peut protéger la radio, le plafonnier, les feux de position, les lève-vitres, la ventilation, la prise accessoire, le klaxon ou certains calculateurs. Les voitures récentes disposent souvent de plusieurs dizaines de protections réparties entre l’habitacle et le compartiment moteur. Les circuits à forte puissance, comme le dégivrage ou le ventilateur de refroidissement, utilisent parfois des fusibles de grande taille installés dans un bloc séparé.
Il faut distinguer le fusible du relais. Le fusible protège. Le relais commande l’arrivée du courant vers un équipement gourmand. Un relais fonctionne comme un interrupteur électrique piloté par une faible commande. Cette différence compte lors d’un diagnostic fusible, car un ventilateur qui ne démarre pas peut être affecté par une protection coupée, un relais défaillant, un moteur usé ou un problème de faisceau.
| Élément | Fonction dans le véhicule | Situation qui justifie un contrôle |
|---|---|---|
| Fusible | Protège un circuit contre une intensité excessive | Un seul équipement ne fonctionne plus |
| Relais | Commande l’alimentation d’un équipement puissant | Un organe ne se déclenche pas malgré un fusible intact |
| Boîtier fusible | Distribue les fusibles et parfois les relais | Plusieurs fonctions tombent en panne ou traces de chauffe |
Les couleurs aident à repérer rapidement les calibres, mais l’inscription sur la pièce reste la référence. Les fusibles plats automobiles les plus courants existent notamment en 5 A, 7,5 A, 10 A, 15 A, 20 A et 30 A. Le rouge correspond fréquemment à 10 A, le bleu à 15 A et le jaune à 20 A, mais la lecture du chiffre imprimé évite toute erreur liée à un modèle particulier ou à une pièce non conforme.
En France métropolitaine, les prix relevés en janvier 2026 pour une boîte de fusibles mini-lames de 10 à 20 pièces se situent généralement entre 4 et 12 €. Un assortiment de fusibles standard et mini, utile pour un véhicule ancien ou un second véhicule, se trouve le plus souvent entre 10 et 25 €. Ce coût réduit ne doit pas conduire à remplacer des pièces au hasard. Un fusible qui saute répond à une cause précise.
Le parallèle avec un disjoncteur domestique est utile. Une protection qui coupe n’est pas l’origine de la panne, elle réagit à un défaut ou à une consommation anormale. Pour les petits équipements du quotidien, la même logique de sécurité prévaut, qu’il s’agisse d’un appareil automobile ou d’un choix d’équipement électrique de cuisine qui doit être utilisé avec une alimentation adaptée.
Un fusible intact ne prouve donc pas que le circuit fonctionne correctement, mais un fusible fondu donne un premier repère concret pour remonter vers la cause réelle.
Où trouver le boîtier fusible selon l’emplacement dans la voiture
L’emplacement fusible varie selon la marque, l’année, la motorisation et le niveau d’équipement. Il ne faut pas se fier à une vidéo ou à un schéma générique trouvé pour une voiture visuellement proche. Deux générations d’un même modèle peuvent employer un boîtier différent, avec une répartition distincte des numéros de fusibles. Le manuel constructeur, ou un schéma identifié par immatriculation et version précise, reste le document à suivre.
Le premier boîtier se situe fréquemment dans l’habitacle. Il peut être placé sous le volant, derrière une trappe latérale du tableau de bord, près de la boîte à gants ou au bas de la console centrale. La trappe mesure souvent entre 10 et 20 cm de large. Son couvercle comporte parfois une légende imprimée avec les positions, des pictogrammes et les calibres prévus.

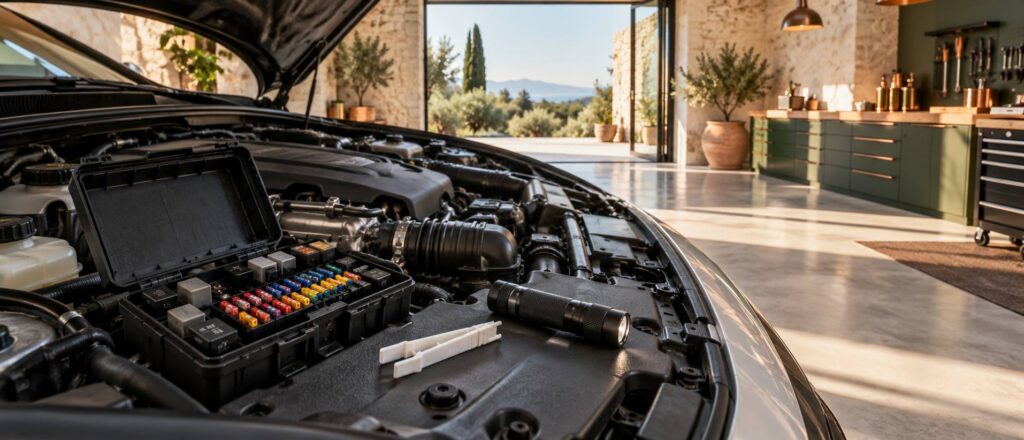

Un second boîtier fusible est souvent installé dans le compartiment moteur. Il est généralement protégé par un capot plastique proche de la batterie, d’un passage de câble ou de l’aile. Ce bloc accueille plus volontiers des fusibles de forte puissance et des relais. Sur les breaks, monospaces ou véhicules dotés de nombreux équipements arrière, une troisième boîte peut se cacher derrière une garniture de coffre. Les prises remorque, vitres teintées chauffantes ou systèmes audio d’origine peuvent expliquer cette implantation.
Lire le schéma avant de retirer un fusible automobile
Le schéma associe un numéro de position, une intensité et une fonction. La position F12 peut concerner la prise 12 V sur une version et l’éclairage intérieur sur une autre. Cette différence suffit à rendre un plan générique inutilisable. La référence du véhicule doit inclure au minimum la marque, le modèle, l’année, la motorisation et, lorsque le constructeur le distingue, le type de carrosserie.
Avant d’ouvrir une boîte, coupez le contact et retirez la clé ou éloignez la carte de démarrage. Évitez d’extraire plusieurs pièces en même temps. Une photographie nette du couvercle et du boîtier avant toute manipulation garde une trace de l’implantation initiale. Cette précaution prend moins d’une minute et évite des erreurs de remontage qui peuvent devenir longues à identifier.
Les véhicules équipés d’un système stop-and-start ou de nombreux calculateurs exigent davantage de prudence. Certains modules restent alimentés pendant un court délai après l’arrêt. Le manuel indique la procédure à respecter si la batterie doit être débranchée. Toute intervention sur le câblage, sur les connecteurs du boîtier ou sur les éléments de puissance relève d’un électricien automobile qualifié.
La recherche doit rester méthodique. Un autoradio silencieux, un feu arrière inactif et une prise USB hors service ne conduisent pas toujours au même emplacement. Le diagramme d’affectation élimine immédiatement les démontages inutiles. Cette méthode ressemble à la vérification d’une référence avant de commander une pièce d’agencement ou de comparer un appareil destiné à produire de la glace pilée : la compatibilité exacte prime sur l’aspect extérieur.
Le schéma propre à la voiture transforme une recherche à l’aveugle en contrôle ciblé, particulièrement lorsque plusieurs boîtes de protection sont présentes.
Comment reconnaître un fusible grillé et réaliser un diagnostic fusible
Un fusible grillé présente souvent un filament rompu, noirci ou déformé dans sa partie transparente. Cette inspection visuelle est rapide, mais elle n’est pas suffisante dans tous les cas. Certains fusibles semblent intacts alors que la continuité électrique est interrompue. Un testeur adapté ou un multimètre permet de vérifier le passage du courant de manière plus fiable.
Le diagnostic commence par le symptôme exact. Si seule la prise 12 V ne fonctionne plus, il faut contrôler le circuit associé à cette prise avant d’examiner tout le bloc. Si plusieurs équipements sans rapport apparent tombent en panne, comme le plafonnier, les commandes de vitres et la centralisation, la recherche doit s’élargir vers une alimentation commune, un connecteur ou le boîtier lui-même. Le nombre de fonctions touchées oriente la suite du contrôle.
Les signes qui distinguent un fusible, un relais ou un boîtier défectueux
Un seul accessoire arrêté oriente souvent vers une protection individuelle. Un équipement puissant qui ne se déclenche pas alors que le fusible est bon peut mettre un relais en cause. Plusieurs anomalies intermittentes, surtout après de fortes pluies ou un lavage moteur, doivent faire suspecter l’humidité, l’oxydation ou une mauvaise connexion dans le support.
Les marques visibles sont parlantes. Du plastique brun, une odeur de chaud, des bornes vertes d’oxydation, un fusible qui tient mal dans son logement ou un connecteur noirci ne correspondent pas à une panne banale. Dans cette situation, le remplacement fusible seul ne répare pas le support endommagé. Une inspection par un professionnel qualifié est nécessaire, car le défaut peut concerner un câble, une masse ou une alimentation principale.
- Coupez le contact avant de retirer la pièce concernée.
- Repérez le numéro du logement sur le schéma du véhicule.
- Examinez le filament et les contacts du fusible.
- Contrôlez la continuité avec un appareil de mesure adapté.
- Recherchez la cause si le nouveau fusible fond immédiatement.
Un fusible qui grille à nouveau dès la mise sous tension signale fréquemment un court-circuit, un câble pincé, un connecteur humide ou un accessoire ajouté qui consomme trop. Les chargeurs, adaptateurs de prise 12 V et accessoires non homologués peuvent provoquer ce type de panne. Continuer à insérer des fusibles ne corrige pas l’origine du problème et peut masquer un échauffement localisé.
Les boîtes de diagnostic automobile peuvent parfois relever un défaut mémorisé, surtout sur les véhicules récents. Elles ne remplacent pas l’examen physique d’un fusible ni la lecture du schéma. Le bon ordre reste simple : identifier l’équipement concerné, vérifier sa protection, constater si elle a coupé, puis déterminer pourquoi elle a coupé. Un atelier peut ensuite mesurer le circuit et isoler la zone défectueuse sans endommager le faisceau.
Le contrôle visuel répond à une panne simple, tandis qu’un problème répétitif demande une recherche de cause avant toute remise en service durable.
Changer fusible voiture avec le bon ampérage et le bon format
Pour changer fusible, la règle ne varie jamais : le nouveau modèle doit posséder le même format et le même ampérage que celui retiré. Un fusible de 10 A se remplace par un 10 A. Il ne faut jamais installer un 15 A ou un 20 A à sa place sous prétexte que la pièce tient mieux. Une valeur supérieure peut laisser circuler une intensité trop forte et exposer les câbles à une montée en température.
Les formats comptent autant que le chiffre. Les véhicules emploient selon leur génération des mini-lames, des lames standard, des maxi-fusibles, des micro-fusibles ou des cartouches. Deux pièces de même ampérage peuvent être incompatibles si leur largeur ou leur longueur diffère. La comparaison doit se faire pièce en main et avec la référence du manuel. Les extracteurs plastiques fournis dans certains boîtiers facilitent le retrait sans tordre les contacts.
Le remplacement fusible sans improviser sur le circuit

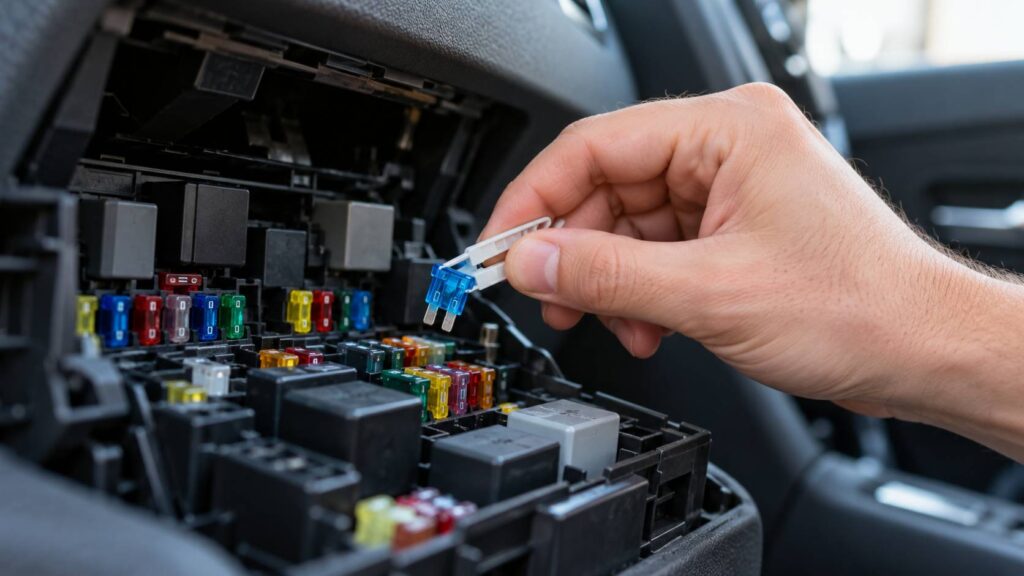

Le remplacement fusible débute contact coupé. Retirez uniquement la protection identifiée, puis comparez son calibre avec le schéma et avec l’inscription gravée ou imprimée. Insérez le modèle neuf sans forcer. Une pièce correctement adaptée s’enfonce franchement dans son logement. Si elle flotte, résiste anormalement ou chauffe après la remise sous tension, il faut cesser la manipulation et faire contrôler le support.
Le prix d’un fusible unitaire se situe fréquemment entre 0,50 et 2 € en France métropolitaine, relevé en janvier 2026 selon le format et l’enseigne. Un assortiment automobile de qualité correcte coûte moins cher qu’un déplacement uniquement pour une pièce courante, mais il doit contenir des modèles clairement identifiés. Garder quelques calibres adaptés dans la boîte à gants est pertinent, à condition de ne pas mélanger les références sans emballage ni marquage.
Ne pontez jamais un emplacement à l’aide d’un fil, d’un papier aluminium, d’une vis ou de tout objet métallique. Cette pratique supprime la fonction de sécurité et peut abîmer le faisceau. Elle transforme une panne limitée à quelques euros en réparation lourde. Le remplacement d’un fusible reste une opération de contrôle élémentaire ; la réparation d’un circuit qui provoque sa fusion exige des compétences et des outils de mesure.
Les fusibles associés aux systèmes de sécurité, aux calculateurs moteur, à la direction assistée électrique ou à la gestion de batterie doivent être traités avec prudence. Un véhicule moderne peut nécessiter une séquence d’arrêt précise ou une réinitialisation après une coupure d’alimentation. Le manuel constructeur donne la marche à suivre. Un électricien automobile qualifié doit intervenir lorsque l’opération implique la batterie, des câbles de forte section, un boîtier électronique ou un défaut récurrent.
Une pièce de même calibre préserve la logique prévue par le constructeur, ce qui est bien plus utile qu’une réparation rapide fondée sur un fusible surdimensionné.
Quand remplacer un relais ou un boîtier fusible complet
Dans la plupart des pannes simples, un fusible individuel suffit. Le remplacement d’un relais se justifie lorsqu’un équipement commandé ne reçoit pas l’alimentation attendue malgré une protection correcte. Le boîtier complet entre en cause lorsque son support est détérioré, quand plusieurs circuits présentent des anomalies ou lorsque l’eau a atteint les connecteurs.
Les signes matériels doivent être pris au sérieux. Un couvercle déformé, une odeur de plastique chauffé, des emplacements brunis, une corrosion verte sur les bornes ou des fusibles qui ne tiennent plus correctement sont des indices concrets. Une infiltration près du pare-brise, une évacuation d’eau bouchée ou un joint de capot fatigué peuvent favoriser l’humidité dans un boîtier situé sous le capot. La panne peut alors être intermittente et difficile à reproduire.
Vérifier la compatibilité avant d’acheter un boîtier fusible
Une photographie ressemblante sur une place de marché ne suffit pas. La compatibilité dépend de la référence constructeur, de l’année, de la motorisation, du niveau d’équipement et du nombre de connecteurs. Un même véhicule peut recevoir plusieurs versions de boîtiers selon qu’il possède des antibrouillards, une boîte automatique, un attelage d’origine ou une gestion électrique spécifique.
Les boîtiers d’occasion observés en janvier 2026 en France métropolitaine se situent souvent entre 40 et 150 € pour des références courantes, hors main-d’œuvre. Les pièces neuves peuvent atteindre 150 à 450 €, voire davantage lorsqu’elles intègrent une électronique de carrosserie. Le prix ne suffit pas à faire un choix. Une référence incompatible peut imposer un retour et immobiliser le véhicule plus longtemps qu’un diagnostic en atelier.
- Relevez la référence exacte imprimée sur l’ancien boîtier.
- Photographiez le dessus, le dessous et chaque connecteur accessible.
- Comparez le nombre de broches et l’implantation des relais.
- Vérifiez les conditions de retour avant de commander.
- Confiez le montage à un professionnel lorsque le bloc communique avec des calculateurs.
Certains vendeurs proposent une consigne ou une reprise de l’ancienne pièce. Les conditions diffèrent selon l’enseigne. Les retours sont parfois annoncés sous 14 jours, d’autres vendeurs acceptent une pièce usagée sous 30 jours. Il faut lire ces modalités avant démontage, conserver l’emballage et vérifier que la référence expédiée correspond à celle commandée.
Le remplacement d’un boîtier peut nécessiter un repérage minutieux des faisceaux, une dépose partielle d’éléments intérieurs ou un codage électronique. Ces opérations ne relèvent pas d’un simple changement de fusible. Un garage ou un électricien automobile qualifié doit prendre le relais dès que des connecteurs multiples, des calculateurs ou un faisceau principal sont concernés.
La bonne pièce est celle dont la référence, les connecteurs et l’affectation correspondent exactement au véhicule, même lorsqu’une offre moins chère paraît visuellement identique.
Comment savoir si un fusible voiture est grillé ?
Le filament interne peut être coupé ou noirci, mais un contrôle de continuité avec un testeur reste plus fiable. Le schéma du véhicule permet ensuite de vérifier que le fusible correspond bien à l’équipement en panne.
Peut-on mettre un fusible avec un ampérage supérieur ?
Non. Le remplacement doit reprendre strictement le même ampérage et le même format. Un fusible plus fort peut laisser passer une intensité excessive et endommager le câblage.
Où se situe généralement le boîtier fusible ?
Il se trouve souvent sous le volant, derrière une trappe du tableau de bord, près de la batterie sous le capot ou dans le coffre. Seul le manuel correspondant exactement au modèle confirme le bon emplacement.
Pourquoi un fusible neuf grille-t-il immédiatement ?
Cette situation révèle habituellement un court-circuit, un câble abîmé, de l’humidité dans un connecteur ou un accessoire défectueux. Un professionnel qualifié doit rechercher la cause avant toute nouvelle tentative.
