Le pied à coulisse apporte une mesure précise là où une règle métallique s’arrête souvent au millimètre. Il sert à contrôler un diamètre extérieur, l’ouverture d’un perçage, l’épaisseur d’un panneau ou la profondeur d’une réservation. Pour un projet de cuisine, de salle de bain ou de menuiserie, il permet notamment de vérifier un raccord, une visserie, une charnière ou l’épaisseur réelle d’un matériau avant commande.
- Les becs inférieurs mesurent une dimension extérieure.
- Les petits becs supérieurs contrôlent un diamètre intérieur.
- La tige arrière sert à relever une profondeur.
- Un modèle digital se lit rapidement, tandis qu’un vernier ne dépend d’aucune pile.
- Le zéro, la propreté des surfaces et l’alignement déterminent la fiabilité du relevé.
Comprendre le fonctionnement d’un pied à coulisse avant de mesurer
Le pied à coulisse est un instrument de mesure composé d’une règle fixe et d’un coulisseau mobile. Sa conception permet de rapprocher deux surfaces de référence autour ou à l’intérieur d’une pièce. Cet outil ne remplace pas tous les appareils de métrologie, mais il répond à la majorité des relevés courants entre 0 et 150 mm, qui est la capacité la plus répandue en magasin de bricolage.
Les grands becs, placés dans le prolongement de la règle, servent aux dimensions extérieures. Ils permettent de mesurer l’épaisseur d’une tablette, le diamètre d’un tube ou la largeur d’une pièce métallique. Les petits becs situés sur le haut du calibre s’emploient à l’intérieur d’un trou, d’un alésage ou d’un raccord femelle. La tige qui sort à l’extrémité arrière du coulisseau est la jauge de profondeur. Elle permet de relever la profondeur d’un perçage, d’une mortaise ou d’un logement de quincaillerie.
La précision annoncée dépend du système de lecture. Un pied à coulisse à vernier courant lit généralement au dixième de millimètre, parfois au vingtième sur des modèles plus soignés. Un modèle digital affiche souvent 0,01 mm, mais cette résolution ne signifie pas qu’une pièce poussiéreuse ou mal positionnée sera réellement mesurée au centième. Sur un chantier, une répétabilité de 0,02 à 0,05 mm est déjà très correcte pour contrôler une charnière, une vis ou un raccord.
| Type de pied à coulisse | Lecture habituelle | Précision annoncée | Usage conseillé |
|---|---|---|---|
| Vernier mécanique | Règle et traits alignés | 0,05 à 0,10 mm | Atelier, chantier, rangement prolongé |
| Digital | Écran électronique | 0,01 mm | Relevés rapides et conversions mm/pouces |
| À cadran | Aiguille sur cadran | 0,02 à 0,05 mm | Contrôles répétitifs sans écran |
Les prix relevés en France métropolitaine en mars 2026 montrent un écart net entre les catégories. Un pied à coulisse en acier inoxydable à vernier de 150 mm se trouve couramment entre 12 et 25 €. Un digital d’entrée de gamme correct se situe plutôt entre 18 et 35 €. Pour un modèle de marque d’outillage ou de métrologie, avec glissière plus rigide et boîtier de rangement, comptez généralement 45 à 90 €. Pour des relevés de cuisine ou de salle de bain, un modèle à vernier bien fabriqué reste souvent plus fiable qu’un écran bon marché exposé à l’humidité et aux piles usées.
Dans l’agencement, cette différence se voit vite. Une façade de meuble annoncée à 18 mm peut afficher 17,6 mm selon le panneau, le parement et la tolérance de fabrication. Une charnière invisible, une poignée encastrée ou une cale de réglage ne se choisissent pas sur une mesure approximative. La lecture correcte du calibre évite de commander une pièce au diamètre voisin alors qu’un écart de 1 mm suffit à empêcher un assemblage.
Préparer l’utilisation du pied à coulisse pour obtenir une mesure précise
La préparation dure moins de deux minutes et écarte une grande part des erreurs. Commencez par essuyer les becs avec un chiffon propre, sec et non abrasif. Une poussière de bois, une goutte de colle, une limaille ou une trace de silicone crée un faux appui. Sur une mesure de petite dimension, un dépôt de 0,2 mm peut faire commander le mauvais joint ou le mauvais raccord.
Fermez ensuite les becs sans les claquer. Sur un pied à coulisse digital, l’écran doit afficher 0,00 mm lorsque les faces de mesure sont jointes. Sur un vernier, le repère zéro du curseur doit correspondre au zéro de la règle. Si un décalage persiste après nettoyage, l’outil demande un contrôle. Certains appareils électroniques permettent une remise à zéro par bouton. Un modèle mécanique qui présente un écart constant doit être comparé à une cale étalon ou remplacé si l’écart dépasse la précision recherchée.
Le calibrage ne consiste pas à faire confiance à un affichage électronique. Il consiste à vérifier que l’appareil répond juste face à une dimension connue. Une cale étalon de 10 mm, une jauge d’épaisseur ou une pièce de référence mesurée avec un outil certifié permettent ce contrôle. Pour une utilisation domestique, un examen avant chaque série de mesures est suffisant. Dans un cadre de mécanique de précision, la vérification doit être documentée et répétée selon le niveau de tolérance de la pièce.
Stabiliser la pièce et choisir les becs adaptés
La pièce doit rester stable pendant le relevé. Un tube posé librement sur un établi roule et décale l’axe du pied à coulisse. Un petit serre-joint, une cale en contreplaqué ou un étau protégé par des mors souples évitent ce mouvement. Les gants fins peuvent protéger les doigts face à des bords coupants, mais ils ne doivent pas réduire la sensation de contact sur les becs.
Pour une dimension extérieure, placez les grands becs perpendiculairement à la pièce. Pour l’intérieur d’un tube, engagez les petits becs puis ouvrez-les jusqu’au contact léger. Pour la profondeur, posez la semelle arrière bien à plat sur la surface avant de déployer la tige. Une jauge inclinée dans un trou de 20 mm peut afficher une valeur supérieure à la profondeur réelle.

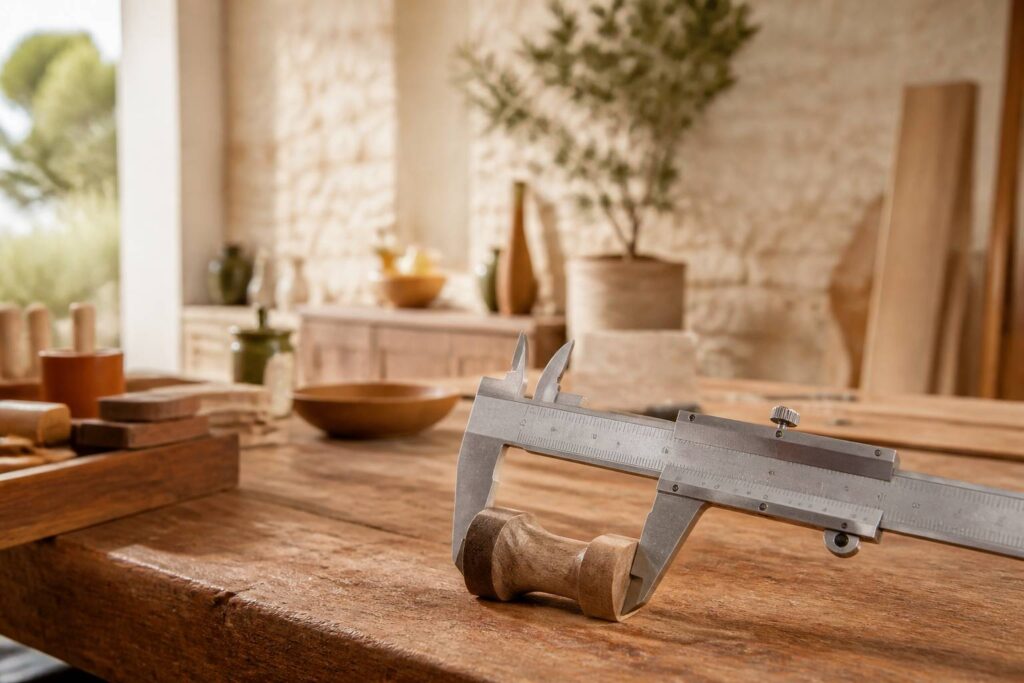

Le choix du point de mesure compte autant que l’outil. Une planche de bois massif ne possède pas forcément la même épaisseur sur toute sa longueur, notamment après séchage ou ponçage. Mesurez en trois endroits espacés d’au moins 100 mm. Sur un panneau mélaminé ou un plan de travail stratifié, vérifiez aussi que le chant ne crée pas une surépaisseur locale. La mesure inscrite sur une étiquette commerciale doit toujours être confrontée au matériau réellement livré.
Cette habitude est utile avant d’installer un meuble sous vasque. Les découpes de siphon, les passages de robinetterie et les jeux de façade demandent des relevés cohérents avec les dimensions réelles du caisson. Les contraintes de place et de profondeur sont détaillées dans ce guide sur le choix d’un meuble sous lavabo, mais les raccordements d’eau et l’étanchéité doivent rester entre les mains d’un plombier qualifié.
Une prise de mesure fiable commence donc par un outil propre, fermé à zéro et présenté dans l’axe. Ce sont ces trois conditions qui donnent une valeur exploitable pour une commande ou une découpe.
Lire un vernier de pied à coulisse sans confondre les graduations
La lecture d’un pied à coulisse à vernier paraît dense au premier regard, mais elle repose sur une addition simple. La règle fixe donne les millimètres entiers. Le vernier porté par le coulisseau donne la fraction de millimètre. Sur un modèle gradué au dixième, il faut d’abord repérer le dernier trait entier situé avant le zéro du vernier. Il faut ensuite identifier le trait du vernier qui se prolonge exactement avec un trait de la règle.
Supposons que le zéro du curseur se trouve entre 22 et 23 mm. La valeur entière retenue est donc 22 mm. Si le neuvième trait du vernier est parfaitement aligné avec une graduation de la règle, il faut ajouter 0,9 mm. La lecture mesure devient alors 22,9 mm. Cette méthode convient à un diamètre extérieur de vis, de tube, de cheville ou de filetage mâle.
Le même raisonnement s’applique à une ouverture intérieure. Lorsque les petits becs affichent un zéro situé entre 18 et 19 mm et que le sixième trait du vernier s’aligne, le diamètre intérieur relevé est de 18,6 mm. Ce détail compte pour identifier un raccord femelle. Toutefois, le diamètre seul ne permet pas de déterminer un filetage. Il faut aussi relever le pas, la forme et le standard utilisé. Pour une alimentation d’eau ou une évacuation, un plombier qualifié doit confirmer la compatibilité avant achat et montage.
Mesurer un diamètre extérieur, intérieur et une profondeur

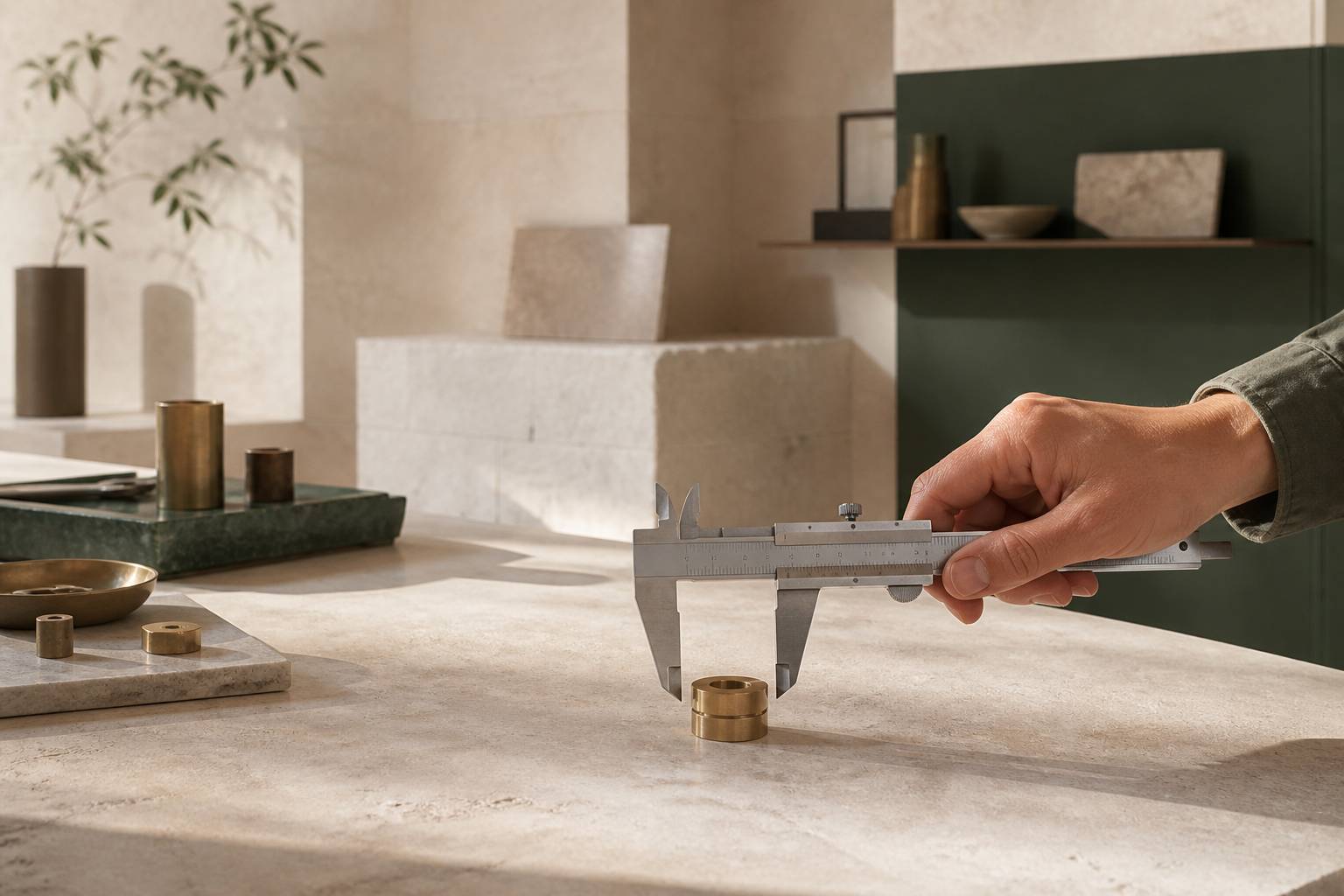

Le diamètre extérieur se mesure avec les grands becs. Ouvrez-les au-delà de la pièce, placez-les sans biais, puis refermez doucement jusqu’au contact. La pression doit rester légère. Sur un tube en cuivre, une pression excessive peut marquer le matériau et fausser la prise. Faites tourner légèrement le pied à coulisse autour d’un cylindre afin de trouver le point où l’ouverture affichée est la plus grande. C’est généralement le diamètre réel lorsque l’outil est bien perpendiculaire.
Pour mesurer l’intérieur d’un trou ou d’un tube, utilisez les petits becs. Ouvrez-les jusqu’au contact des parois puis faites osciller très légèrement l’outil. La valeur la plus élevée obtenue correspond au meilleur passage dans l’axe. Cette technique de mesure aide à détecter une légère ovalisation. Sur une pièce ronde, trois contrôles répartis à environ 120 degrés donnent une image plus réaliste qu’une seule lecture.
La profondeur exige une semelle parfaitement posée. Placez l’extrémité arrière du calibre sur le bord du logement, maintenez-la à plat puis faites descendre la tige jusqu’au fond. Un relevé de 17,5 mm se lit, par exemple, avec 17 mm sur la règle et 0,5 mm sur le vernier. Cette opération est fréquente pour vérifier une réservation de charnière, la profondeur d’une rainure ou l’épaisseur disponible derrière une façade.
Un pied digital simplifie la lecture, car la valeur apparaît directement sur l’écran. Il faut cependant vérifier le zéro avant chaque séance et changer la pile dès que l’affichage devient instable. Un calibre à cadran demande de lire la règle principale puis la position de l’aiguille. Les trois systèmes mesurent la même réalité lorsque l’outil est propre et que l’appui est régulier.
La répétition sert de contrôle. Relevez une cote deux fois, puis une troisième fois si l’écart dépasse 0,1 mm. Une valeur qui varie révèle presque toujours un défaut d’alignement, une poussière entre les becs ou une forme irrégulière de la pièce.
Choisir le bon pied à coulisse selon les travaux de cuisine et de salle de bain
Le bon modèle dépend d’abord de la dimension à contrôler et du niveau de précision utile. Pour un particulier qui vérifie des poignées, des vis, une épaisseur de panneau ou des raccords de meuble, un pied à coulisse de 150 mm en acier inoxydable couvre l’essentiel des besoins. Une longueur de 200 ou 300 mm devient intéressante pour les tubes plus larges, les joues de meuble ou certaines pièces de quincaillerie, mais l’outil prend davantage de place et perd un peu en maniabilité.
Le vernier mécanique est le choix le plus cohérent dans un atelier ou un garage. Il supporte bien le rangement prolongé et ne dépend pas d’une pile bouton. Son apprentissage demande quelques relevés, mais la lecture devient rapide avec une graduation nette. Le digital convient à la personne qui doit relever beaucoup de valeurs et passer de millimètres à pouces. Il faut alors privilégier un corps en acier inoxydable, une molette de blocage et un boîtier rigide plutôt qu’un modèle léger entièrement en plastique.
Les tarifs constatés en mars 2026 en France métropolitaine placent un pied à coulisse digital de 150 mm de gamme intermédiaire entre 30 et 60 €. À ce prix, la glissière est généralement plus régulière, les becs sont mieux rectifiés et l’écran est plus lisible. Pour mesurer ponctuellement un diamètre de bonde, une charnière ou une épaisseur de crédence, un appareil à 20 € peut suffire s’il est contrôlé avec une référence connue. Pour des pièces répétitives ou des tolérances de mécanique de précision, un outil mieux contrôlé à l’achat évite des écarts cumulés.
Le matériau du pied à coulisse mérite une vérification concrète. L’acier inoxydable résiste mieux à l’humidité d’une buanderie, d’une salle de bain en travaux ou d’un atelier peu chauffé. Un modèle en composite peut convenir au bois et aux surfaces fragiles, car il réduit le risque de rayure, mais il supporte moins bien les chocs et l’usure du coulissement. Après utilisation sur une pièce humide, essuyez la règle et les becs avant de remettre l’outil dans son étui.
Dans une rénovation de salle de bain, le pied à coulisse permet de vérifier le diamètre d’une tige de bonde, la largeur d’un joint, l’épaisseur d’une paroi ou la cote intérieure d’un passage technique. Ces vérifications ne remplacent pas le relevé global de la pièce. Le choix du meuble, de sa profondeur et de son espace de circulation doit rester cohérent avec le plan d’ensemble présenté dans ce dossier sur le meuble de salle de bain adapté à la pièce.
Pour les installations d’eau, l’appareil sert à identifier une dimension et non à valider une pose. Le filetage, les joints, les raccords et l’étanchéité doivent être confirmés par un professionnel qualifié. Une cote bien relevée facilite son intervention, mais elle ne dispense jamais du contrôle de l’installation.
Éviter les erreurs d’utilisation du pied à coulisse et entretenir le calibre
La première erreur consiste à serrer les becs comme une pince. Un pied à coulisse ne doit pas comprimer la pièce. Il doit seulement prendre contact avec elle. Sur un chant de panneau aggloméré, sur un joint souple ou sur une pièce en aluminium, une pression trop forte modifie la valeur affichée. Une mesure extérieure doit être prise avec un serrage léger et constant, sans chercher à immobiliser l’objet par la force.
Le défaut d’alignement arrive juste après. Si les becs sont placés en biais sur un cylindre, le résultat est inférieur au diamètre réel. Si les petits becs ne sont pas centrés dans un trou, la lecture peut être trop faible. Une rotation légère de l’outil permet de retrouver l’axe. Cette précaution est particulièrement utile pour les raccords circulaires, où un écart de quelques dixièmes peut faire hésiter entre deux dimensions commerciales voisines.
La saleté provoque des erreurs moins visibles. Une particule prise entre les faces de mesure empêche le zéro de se fermer correctement. Une poussière sous la semelle de profondeur augmente artificiellement la cote. Après chaque utilisation, essuyez les becs et la règle avec un chiffon doux. Une fine pellicule d’huile adaptée aux outils métalliques peut protéger la glissière si elle est stockée dans un local humide, à condition d’essuyer l’excédent avant la prochaine mesure.
Mettre en place une routine de contrôle réaliste
Avant une commande ou une découpe coûteuse, répétez le relevé au moins deux fois. Si le résultat change de plus de 0,1 mm, reprenez la préparation plutôt que d’arrondir au hasard. Vérifiez le zéro, la position de la pièce et la propreté des surfaces. Une troisième mesure sur un autre point permet aussi de repérer un bois déformé, un tube ovale ou un panneau dont les chants ne sont pas parfaitement réguliers.
- Nettoyez les becs, la règle et la pièce à contrôler.
- Fermez le coulisseau et vérifiez la position zéro.
- Stabilisez la pièce sur un support plan.
- Mesurez sans forcer, dans l’axe de la dimension recherchée.
- Refaites le relevé et notez la valeur avant de commander.
La température devient un sujet lorsqu’une cote doit être tenue au centième. Le métal se dilate avec la chaleur. Dans un atelier domestique, l’écart reste souvent négligeable pour une poignée ou une visserie. Pour une pièce de mécanique de précision ou un assemblage industriel, mesurez à température stable et comparez les résultats avec l’appareil de référence prévu par le fabricant. Un pied à coulisse reste un outil de contrôle très polyvalent, mais il ne remplace pas un micromètre pour une tolérance extrêmement serrée.
Rangez enfin le calibre dans son étui, becs légèrement fermés sans contrainte. Ne le laissez pas sous des chutes de plan de travail, dans un tiroir rempli de vis ou sur une zone de découpe. Une chute sur un sol carrelé peut désaligner les becs, même si l’outil semble encore coulisser normalement. Pour choisir entre une cuisine conçue avec relevé précis et une solution standardisée, le niveau de contrôle des cotes fait souvent la différence, comme l’explique cette comparaison entre cuisiniste et grande enseigne.
Un pied à coulisse propre, vérifié au zéro et utilisé sans pression donne une mesure exploitable pour décider. Avant toute découpe définitive, la seconde prise de cote reste celle qui évite la majorité des mauvaises surprises.
Quelle précision attendre d’un pied à coulisse digital ?
Un affichage digital courant indique 0,01 mm. Dans un atelier ou sur un chantier, une précision pratique de 0,02 à 0,05 mm dépend de la propreté des becs, de l’alignement de la pièce et de l’état de la glissière.
Comment mesurer correctement le diamètre intérieur d’un tube ?
Utilisez les petits becs supérieurs, ouvrez-les jusqu’au contact léger avec les parois puis faites pivoter légèrement l’outil pour trouver la valeur la plus élevée. Trois prises réparties autour du tube permettent aussi de détecter une ovalisation.
Pourquoi mon pied à coulisse ne revient-il pas à zéro ?
Un dépôt de poussière, une bavure sur les becs ou un choc peut créer un décalage. Nettoyez les surfaces de contact, refermez sans forcer puis contrôlez la valeur avec une cale étalon. Si l’écart persiste, faites vérifier l’outil ou remplacez-le selon la précision nécessaire.
Peut-on mesurer du bois avec un pied à coulisse ?
Oui. Mesurez sans comprimer les fibres et contrôlez plusieurs points, car le bois massif peut varier selon le veinage, l’humidité et le ponçage. Pour une épaisseur de panneau, trois relevés espacés donnent une valeur plus représentative.
